淺談液壓系統設計的注意事項
在設計液壓系統時，應該按照不同使用場合做對應設計。液壓泵組是指液壓泵及驅動泵的原動機和聯軸器及傳動底座組件。禁忌液壓泵傳動軸與電動機傳動軸之間采用硬性連接，通常采用彈性聯軸器，大型液壓泵組的液壓泵與原動機之間還可采用特殊的帶內花鍵孔的電動機或中型法蘭等連接。若原動機振動較大，則液壓泵與原動機之間采用帶輪或此輪連接，泵軸上的徑向負載不得超過泵制造廠的規定，否則應加一對帶軸承的支座來安裝帶輪或齒輪。
關于液壓系統的油箱，油箱設計非常重要，大了太浪費，小了沒法用。在結構上一般斜坡底，為了更換液壓油時能夠排盡并帶走底部沉淀物，故液壓站油箱底應設計為斜坡?tīng)睿挥拖涞滓膊荒茏龀呻p層底，否則不利于散熱。
液壓站的吸油管不可離箱底太近，應盡量避免吸油管太低而將雜質吸入泵內，回油管應該伸至液面之下，以避免回油飛濺而産生氣泡和噪聲。如果有條件的話，能將吸油區和回油區隔??，這樣可增加液流循環途徑，提高散熱和分離空氣效果。隔闆高度應適當，過低不起作用，過高可能造成液壓泵吸空。
油箱內壁處理采用噴塑處理，塑料具有耐酸堿、附著力好、抗沖擊力強、均勻光亮美觀等特點，值得優先采用。
空氣過濾器的通流量應大于液壓的流量，以便及時補充泵軸抽油時液位的下降。

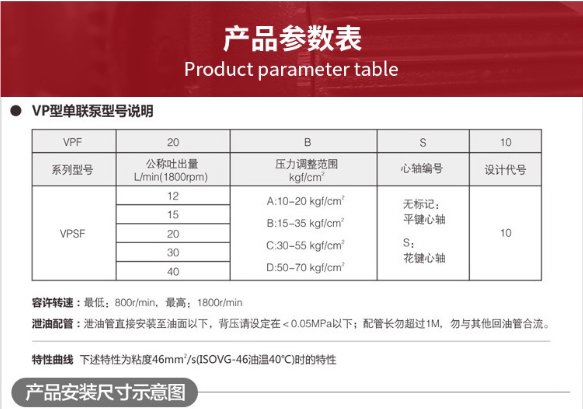

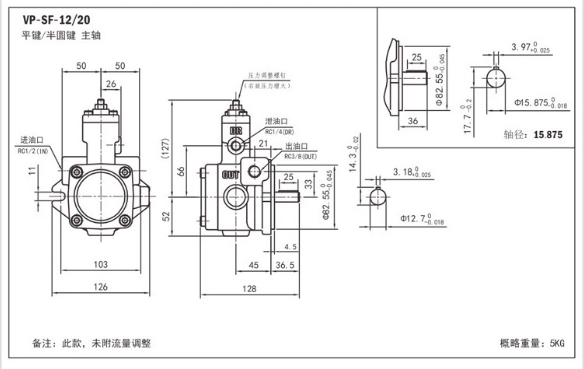

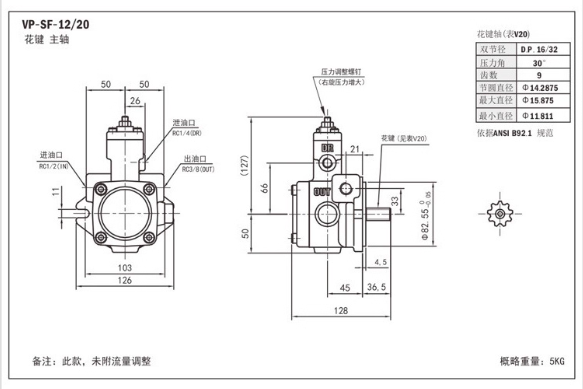

SVPF系列葉片泵：
SVPF-10-A1 SVPF-10-A2 SVPF-10-A3
SVPF-12-A1 SVPF-12-A2 SVPF-12-A3
SVPF-15-A1 SVPF-15-A2 SVPF-15-A3
SVPF-20-A1 SVPF-20-A2 SVPF-20-A3
SVPF-30-A1 SVPF-30-A2 SVPF-30-A3
SVPF-40-A1 SVPF-40-A2 SVPF-40-A3
DVM系列葉片泵：
DVM-2V DVM-3V DVM-4V DVM-5V DVM-6V
DVS系列：
DVS-2V DVS-3V DVS-4V DVS-5V DVS-6V
